Крокуюча мішень 12GA — інструкція, дистанція та дозволені набої

Коротко — головне на одній сторінці

Набій	Дріб і куля 9 мм — дозволено. Картеч, куля 12 кал. (жакан) і будь-який гвинтівковий набій (.223 Rem / 5.56×45, 7.62×39, 7.62×54R, .308 Win / 7.62×51 та подібні) — заборонено.
Розрахунковий набій	Дріб №6 – 7, наважка 24 – 28 г.
Дистанція	Дріб: робочий діапазон 10 – 20 м, фізично випробувано 10 – 12 м. Куля 9 мм: відстріляно 15 – 20 м. Це рекомендації, а не жорсткі межі.
Диск	Діаметр 140 мм, звичайна конструкційна сталь 6 мм.
Висота	Приблизно 29 см; трохи різниться від партії до партії.
Складання	Не потрібне — мішень зварена суцільно, покупцеві збирати нічого не треба.
Поверхня	Ґрунт, пісок, дерн. Не радимо бетон, каміння, лід, воду, залізо — тверде не гасить рикошет.
Захист	Окуляри та навушники — обовʼязково, для всіх на лінії вогню.

Принцип дії

Ані пружин, ані механізму скидання: чотири сталеві диски стоять у вершинах тетраедра, верхній і є ціллю — вона завжди одна. Влучення перекидає мішень через ребро основи, і вона робить крок від стрільця й трохи вбік.

Це класична конструкція, відома як Jumping Jack: три диски спираються на ґрунт обідами, четвертий дивиться вгору. Мішень зроблена з двох однакових плоских деталей. Кожна — розгорнутий кут 103° зі сталевим диском на кінці кожного променя і пазом уздовж бісектриси, завширшки рівно в товщину сталі. Деталі заходять пазами назустріч одна одній, площинами під 90°, і зварюються на виробництві назавжди. Дзеркальної деталі не існує: обидві половинки виготовляються за одним кресленням.

Покупцеві збирати нічого не треба: мішень приїжджає готовою суцільною фігурою. Через це висота готового виробу може трохи різнитися від партії до партії — на роботу мішені це не впливає.

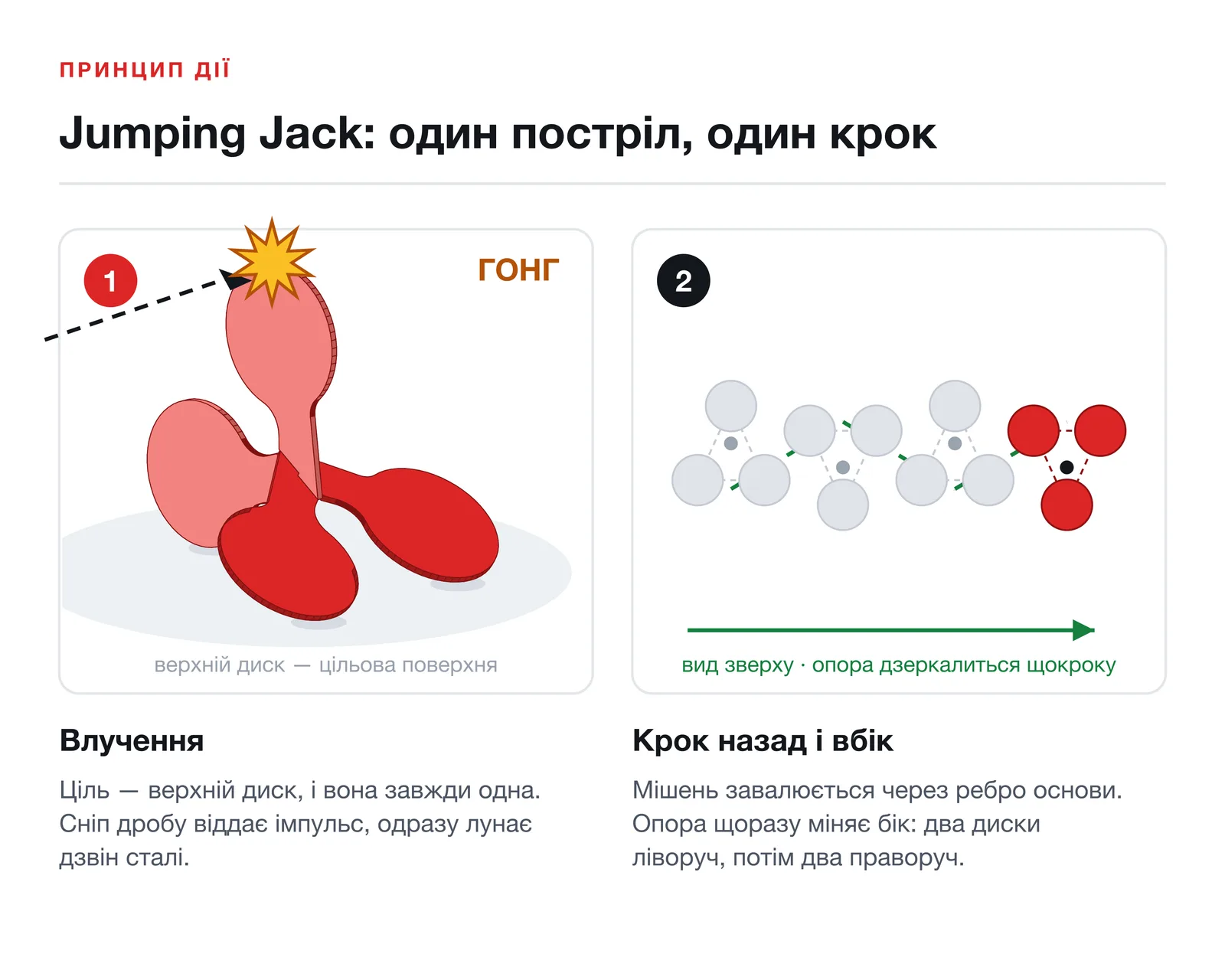

Схема принципу дії у двох панелях: 1) сніп дробу влучає у верхній диск — цільову поверхню, лунає гонг; 2) вид зверху — мішень завалюється через ребро основи й крокує від стрільця, опора дзеркалиться щокроку — Постріл і крок — повний цикл роботи мішені

Вихідне положення. Три диски стоять обідами на ґрунті, четвертий угорі. Одна деталь дає верхній диск і один опорний, друга — два опорні. Мішень стоїть вільно і нічим не кріпиться.
Влучення. Сніп дробу віддає імпульс верхньому диску. Одразу лунає дзвін сталі: результат чути на будь-якій робочій дистанції, підходити до мішені не потрібно.
Перекидання. Мішень завалюється через ребро основи, тобто через два з трьох опорних дисків. Це не поворот на місці: центр ваги переходить за ребро, і фігура перекочується на сусідню грань.
Крок. Диск, що був угорі, стає опорним, а один з опорних піднімається й стає новою ціллю. Мішень опиняється далі від стрільця й трохи вбік.

Усі чотири грані цього тетраедра однакові, тож слід від кроку до кроку не міняє форми — він дзеркалиться: спершу два опорні диски ліворуч і один праворуч, після пострілу навпаки. Звідси й зигзаг: мішень іде від стрільця не по прямій, і дистанція з напрямком змінюються самі собою. У цьому тренувальна цінність — після кожного пострілу поправку треба вносити наново.

Кут 103° — не випадковість і не допуск. Якби він дорівнював 109.5°, диски стали б вершинами правильного тетраедра: верхній диск точно над центром опори, усі три ребра однаково важкі, мішень без переваги. У цій моделі до кута додається ще й те, що центр диска зміщено на 15 мм від осі променя. Разом вони зсувають вісь удару приблизно на 56 мм від центру опори — утричі більше, ніж у моделі під .22 LR. Мішень 12 калібру важча, і цей зсув їй потрібен, щоб дріб узагалі мав чим її перекинути.

Мішень крокує тільки від стрільця. Якщо вона рушила у ваш бік, ви стріляєте не в диск, а в опорну деталь або в ґрунт перед мішенню. Припиніть стрільбу та перевірте установку.

Дистанція

10 – 20 метрів — робочий діапазон, який задає виробник. 10 – 12 метрів — те, на чому мішень справді відстріляли. «Випробувано» — вимір, «робочий діапазон» — межа, і видавати одне за друге в документі про безпеку не можна.

І одне, і друге — рекомендації, а не жорсткі межі: робоча дистанція залежить від наважки, номера дробу й того, як мішень поводиться саме у вас. Що не залежить ні від чого — захисні окуляри на будь-якій дистанції.

Ближче 10 м — залежить від наважки, а не заборонено. Легка наважка (24 г, дрібний дріб) працює й тут: на 10 – 12 м вона вже не так упевнено перекидає мішень. Але фізика на малій відстані не помʼякшується: сніп не встиг розсіятись і бʼє концентровано, як один снаряд, а не як сотні дробин, а відбите від сталі повертається до лінії вогню під тим меншим кутом, чим ближче ви стоїте.
12 – 20 м — у межах діапазону, але фізичних випробувань саме тут не проводили. Ближче до 20 м мішень може й не перекинутися — надто без дульних звужень (чок, напівчок).
Понад 20 м — поза діапазоном для дробу. Не тестувалось, і робочою цю дистанцію ми не називаємо.
Куля 9 мм — відстріляно 15 – 20 м. Ближче можна, але енергії може бути забагато; далі можна, але без коліматора важко цілитись.
Для важчих наважок дистанцію збільшуйте, а не скорочуйте. Сумарна енергія зростає, і на короткій відстані вона вся приходить у пляму завбільшки з долоню.

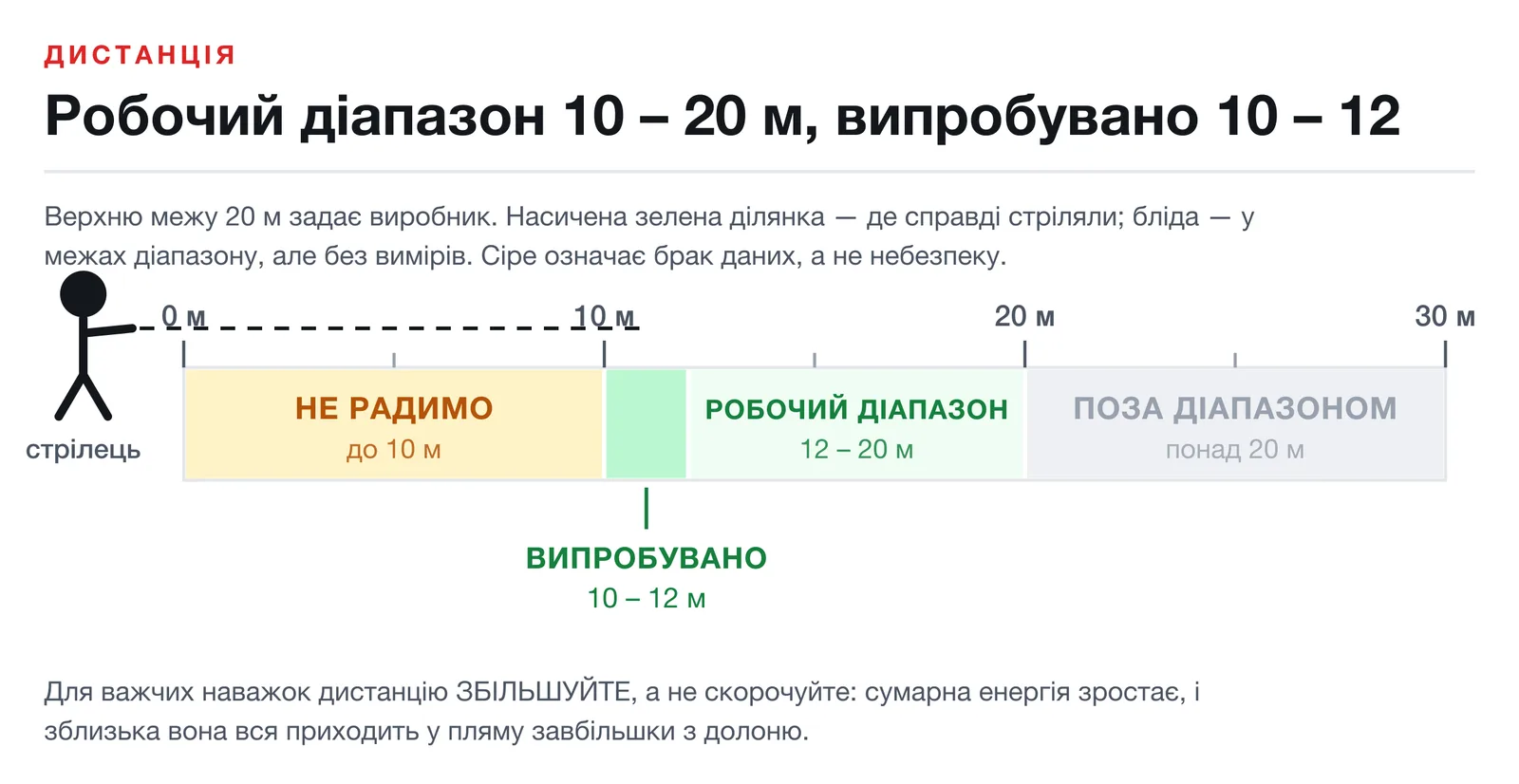

Схема дистанції 12GA: дріб — робочий діапазон 12 – 20 м, випробувано 10 – 12 м, ближче 10 м залежить від наважки; куля 9 мм — відстріляно 15 – 20 м — Дріб і куля 9 мм: де випробувано, а де просто в межах діапазону

Дистанція	Статус	Що це означає на практиці
ближче 10 м	Залежить від наважки	Легка наважка (24 г, дрібний дріб) працює й тут. Але сніп не встиг розсіятись і бʼє концентровано, як один снаряд, а не як сотні дробин, а відбите від сталі повертається до лінії вогню під тим меншим кутом, чим ближче ви стоїте.
10 – 12 м	Випробувано	Тут справді стріляли. Мішень упевнено перекидається дробом №6 – 7 із наважкою 24 – 28 г, дзвін чути чітко.
12 – 20 м	Робочий діапазон	У межах, які задає виробник, але фізичних випробувань саме тут не проводили. Далі сніп розсіюється й енергії на диску меншає, тож ближче до 20 м мішень може й не перекинутися — надто без дульних звужень (чок, напівчок).
понад 20 м	Поза діапазоном	За межею, яку задає виробник. Не тестувалось, і робочою цю дистанцію ми не називаємо.
15 – 20 м (куля 9 мм)	Відстріляно	Дистанція для 9×19 і 9×21. Ближче можна, але енергії може бути забагато; далі можна, але без коліматора важко цілитись.

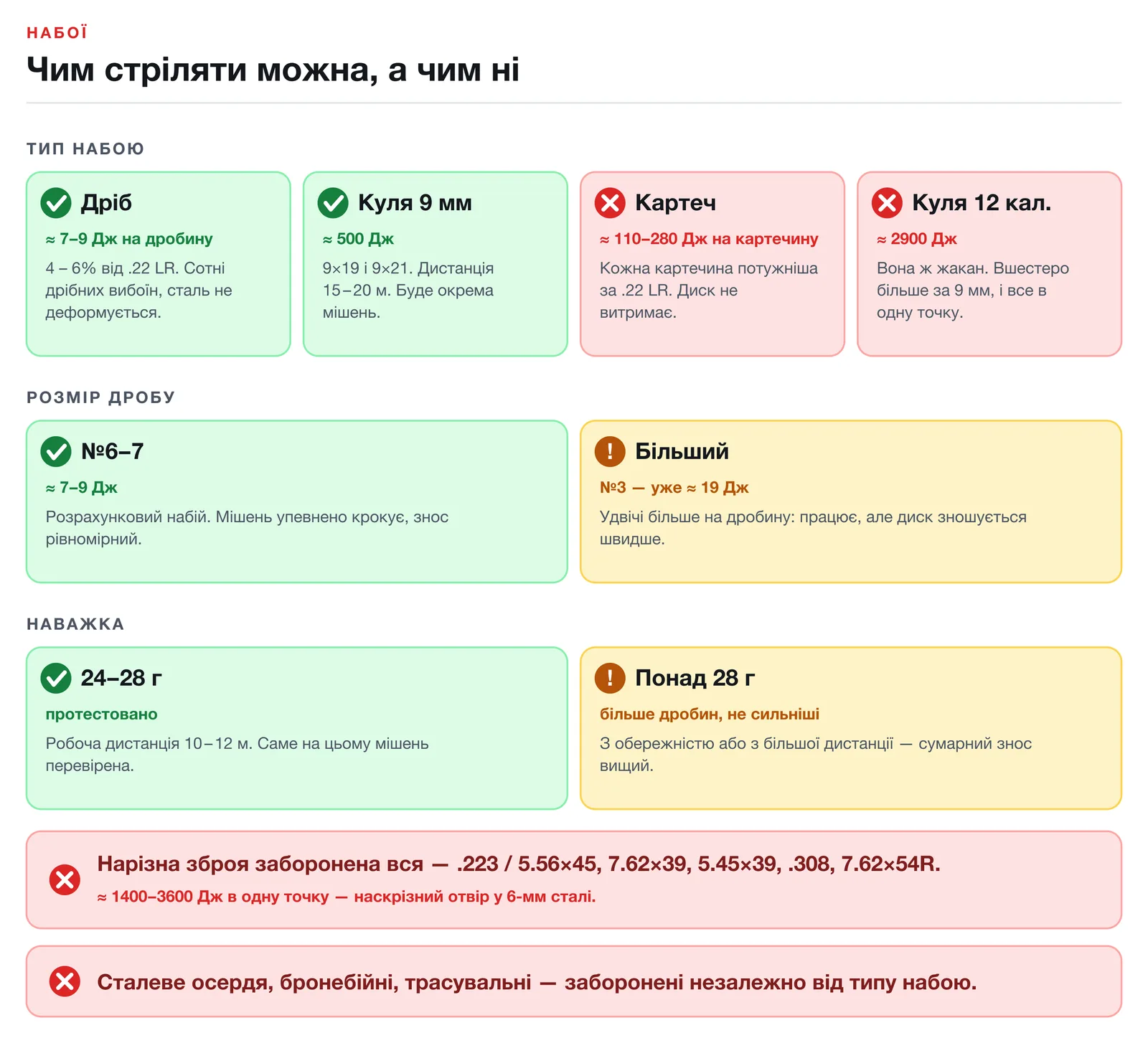

Набої: чим стріляти можна, а чим ні

Дробовий набій не має однієї «дульної енергії», якою його можна порівняти з іншими. Значення має енергія одного снаряда — саме він бʼє в одну точку диска.

Куля 9 мм ≈ 500 Дж — дозволено. 9×19 і 9×21 випробувані, мішень тримає їх повністю. Дистанція 15 – 20 м. Це не розрахунковий набій цієї моделі: під 9 мм буде окрема мішень із меншим диском. Це єдина дозволена куля — жодна інша куля, крім пістолетної 9 мм, по цій мішені не допускається.
Картеч ≈ 110 – 280 Дж на картечину — заборонено. Кожна картечина сама по собі потужніша за кулю .22 LR і вибиває в 6-мм сталі вибоїни, а не матові плями.
Куля 12 калібру (жакан) ≈ 2900 Дж — заборонено. Вшестеро більше за пістолетну 9 мм, і вся ця енергія приходить в одну точку: гвинтівковий рівень, наскрізний кратер. Потрібна загартована сталь класу AR500 / Hardox 500 — це інший клас мішеней.
Гвинтівкові набої — заборонені всі без винятку. Зокрема й найпоширеніші: .223 Rem / 5.56×45 ≈ 1700 – 1800 Дж, 7.62×39 ≈ 2000 Дж, .308 Win / 7.62×51 ≈ 3500 Дж, 7.62×54R ≈ 3600 Дж, .300 BLK, 5.45×39, .30-06 та будь-які інші гвинтівкові. Це у 3 – 7 разів більше за дозволену кулю 9 мм, вся енергія прикладена в одну точку, і швидкість удару вдвічі-втричі вища — 6-мм конструкційна сталь дає наскрізний отвір із першого пострілу. Багато таких набоїв ще й зі сталевим осердям, тобто заборонені двічі. Ця мішень не розрахована на нарізну зброю в жодному калібрі.
Сталеве осердя, бронебійні, трасувальні — заборонені незалежно від типу набою. Вони не деформуються об плиту, а прошивають її або відскакують цілими.
Більший дріб (№3 — уже ≈ 19 Дж) і наважка понад 28 г — з обережністю. Працює, але диск зношується швидше: стріляйте з більшої відстані.
Пошкоджена мішень небезпечніша за нову. Дріб осипається зі сталі вниз, лишаючи матову поверхню; куля 12 калібру лишає кратер, а кратер відбиває наступні снаряди вгору та вбік. Один постріл «спробувати кулею 12 калібру» псує мішень назавжди.

Дозволено

Набій	Енергія снаряда	Примітка
Дріб №6 – 7	≈ 7 – 9 Дж на дробину	Розрахунковий набій. Це 4 – 6% від енергії кулі .22 LR: сотні дрібних вибоїн, сталь не деформується.
Куля 9 мм	≈ 500 Дж	9×19 і 9×21 — випробувані, мішень тримає їх повністю. Дистанція 15 – 20 м. Не розрахунковий набій: під 9 мм буде окрема модель із меншим диском. Єдина дозволена куля.
Наважка 24 – 28 г	≈ 2000 Дж усього	Випробувано на 10 – 12 м. Сумарна енергія велика, але розкладена на ≈ 300 дробин.
Більший дріб	№3 — уже ≈ 19 Дж	З обережністю. Удвічі більше на дробину: працює, але диск зношується швидше. Стріляйте з більшої відстані.
Наважка понад 28 г	—	З обережністю. Дробин більше, кожна не сильніша, але сумарний знос вищий. З більшої дистанції.

Заборонено

Набій	Енергія снаряда	Чому заборонено
Картеч	≈ 110 – 280 Дж на картечину	Кожна картечина сама по собі потужніша за кулю .22 LR. Вибиває в 6-мм конструкційній сталі вибоїни, а не матові плями.
Куля 12 кал. (жакан)	≈ 2900 Дж	Вшестеро більше за пістолетну кулю 9 мм, і вся енергія прикладена в одній точці. Лишає наскрізний кратер. Потрібна загартована сталь класу AR500 / Hardox 500 — це інший клас мішеней.
.223 Rem / 5.56×45	≈ 1700 – 1800 Дж	Утричі більше за дозволену кулю 9 мм, до того ж на швидкості понад 900 м/с. Наскрізний отвір у 6-мм конструкційній сталі з першого пострілу.
7.62×39	≈ 2000 Дж	Вчетверо більше за 9 мм в одну точку. Найпоширеніший набій, яким «пробують» мішень, — і той, що гарантовано її вбиває. Часто ще й зі сталевим осердям.
5.45×39	≈ 1400 Дж	Менша куля, але швидкість понад 880 м/с і сталеве осердя в більшості партій. Прошиває плиту.
.308 Win / 7.62×51, 7.62×54R, .30-06	≈ 3500 – 3600 Дж	Усемеро більше за 9 мм. Рівень, на якому не тримає навіть AR500 тонших товщин. Категорично.
Будь-який інший гвинтівковий набій	—	Мішень не розрахована на нарізну зброю в жодному калібрі. Дозволена рівно одна куля — пістолетна 9 мм.
Сталеве осердя, бронебійні, трасувальні	—	Заборонені незалежно від типу набою. Не деформуються об плиту, а прошивають її або відскакують цілими.

Чому «повна енергія набою» тут нічого не каже

Наважка 28 г цілком несе близько 2075 Дж. Це рівно стільки ж, скільки має набій 7.62×39 — а він для сталі 6 мм заборонений категорично. Якби ми міряли набої повною енергією, вийшло б, що дробовий постріл небезпечніший за заборонений гвинтівковий, і правило суперечило б саме собі.

Диск не бачить набою — він бачить окремий удар. Ті самі 2075 Дж, розкладені на ≈ 300 дробин по 7 Дж, не лишають на сталі жодного кратера: кожна дробина слабша за кулю .22 LR у двадцять разів. Одна куля тієї самої сумарної енергії — лишає. Уся різниця в тому, як енергія прикладена, і саме тому дріб можна, а кулю 12 калібру ні. Пістолетна куля 9 мм лежить між ними: 500 Дж в одну точку сталь 6 мм тримає, 2900 Дж — ні. Гвинтівкові набої лежать вище за жакан не за сумарною енергією, а за тим, як вона доставлена: та сама точка, але вдвічі-втричі вища швидкість, тож сталь не встигає деформуватись і просто проривається.

Встановлення та безпека майданчика

Куди ставити

Ґрунт, пісок, дерн. Мʼяка рівна поверхня. Мішень стоїть стійко, а дріб, що осипається вниз, гаситься ґрунтом.
Земляний вал або кулевловлювач позаду. Промахи мають куди йти. Без облаштованого вала стріляти не можна взагалі — це вимога до майданчика, а не до мішені.
Диск — перпендикулярно до лінії вогню. Похилений або розвернений диск відбиває дріб вбік, а не вниз.

Куди ставити не радимо

Бетон, асфальт, каміння, мерзлий ґрунт, лід. Тверде не гасить рикошет: дріб іде від нього під малим кутом і може повернутися до лінії вогню. Плюс обід ковзає, і крок стає непередбачуваним.
Вода. Ставок чи калюжа за мішенню дають рикошет під дуже малим кутом і на велику відстань — за межі майданчика.
Металевий брухт, паркан, будівлі, техніка за мішенню. Промах не зупиняється, а відскакує, і напрямок від металу передбачити неможливо.

Різниця між ґрунтом і бетоном не в тому, чи витримає поверхня, а в тому, що вона робить із тим, що відлітає від диска. Мʼякий ґрунт приймає дріб у себе, тверда поверхня його відбиває — і відбиває під малим кутом, тобто приблизно туди, звідки стріляли. Те саме з водою, тільки гірше: гладка поверхня дає рикошет під ще меншим кутом і на більшу відстань.

Друга причина стосується самої мішені. На ґрунті обід диска трохи заглиблюється й тримає фігуру; на бетоні він ковзає, тож мішень стоїть гірше і після влучення йде не туди, куди мала б. Мішень, яка поїхала вбік замість кроку від стрільця, — це вже не тренажер.

Перед кожною стрільбою

Захисні окуляри та навушники — на всіх, хто перебуває на лінії вогню, а не лише на стрільцеві.
Огляд дисків: рівна поверхня, без кратерів, задирок і наскрізних отворів.
Перевірка, що мішень стоїть стійко й не хитається.
Перевірка, що позаду мішені та за нею в секторі 30° немає людей, техніки й твердих поверхонь.

Догляд

Наліпки або фарба. Обидва варіанти ефективно вирішують питання видимості цілі. Контрастна наліпка відновлює її за секунди, фарба тримається довше — беріть те, що зручніше під рукою.
Зберігання. Під навісом або в сухому приміщенні. Мішень зі слідами вологи й іржі втрачає фарбу швидше, ніж від самої стрільби.
Іржа. Поверхневу іржу зачистити й підфарбувати. На роботу мішені вона не впливає, на видимість — впливає.

Коли мішень треба вивести з експлуатації

Мішень зі звичайної конструкційної сталі має кінцевий ресурс. Оскільки вона зварена суцільно, окремий диск замінити не можна — припиніть використання й замініть мішень, якщо є хоч одна з ознак:

кратер, вибоїна або наскрізний отвір у диску;
гострі задирки та відшарування металу по краю влучень;
помітний прогин диска або деталі;
тріщина у зварному шві або біля пазу;
мішень перестала стійко стояти чи перекидатися рівно.

Пошкоджена сталева мішень небезпечніша за нову: рівна поверхня скеровує дріб униз, а кратер — куди завгодно. Один постріл гвинтівковим набоєм або жаканом виводить мішень з експлуатації остаточно.

Цей документ стосується моделі Walking Target 12GA (артикул WALKING-TARGET-12). Аркуш у коробці — скорочена версія: правила, заборони та межі. Повний текст із поясненнями, розрахунками й усіма схемами відкриває QR-код угорі, біля назви документа. Питання щодо експлуатації — через контакти на сайті.
